陷波器说明

1 前置知识

1.1 描述线性系统的基本方式（微分方程）

对于一个线性系统 \(G\)，输入 \(r(t)\)，输出 \(y(t)\)，我们通常用微分方程的形式来描述这一系统：

\[D^ny + a_{n-1}D^{n-1}y + a_{n-2}D^{n-2}y + ... + a_{1}Dy + a_0y = b_mD^{m}r + b_{m-1}D^{m-1}r + ... + b_1Dr + b_0r\]

其中，\(a_{i}, b_{j}\) 是常系数，\(D^{k}y\) 代表 \(\frac{\mathrm{d}^ky(t)}{\mathrm{d}t^k}\)。

如果是现实世界中存在的系统，考虑到因果性，必然有 \(n > m\)。

这样一个系统，输入信号后，输出信号可以分成两个部分，一个是暂态输出，指的是 \(t\to \infty\) 后会变成 0 的部分；另一个是稳态输出，指的是 \(t\to \infty\) 后仍然存在的部分。

1.2 拉普拉斯变换

拉氏变换可以将连续的时域信号/函数转化为复频域的信号/函数。

对于一个时域上的函数 \(f(t)\)，定义 拉普拉斯变换（以下简称拉氏变换）：

\[F(s) = \mathcal{L}(f(t)) = \int_{0}^{+\infty}f(t)e^{-st}\mathrm{d}t\]

其中，\(\mathcal{L}(f(t))\) 表示对 \(f(t)\) 做拉氏变换。（注：拉氏变换要求 \(f(t)\) 在 \((0,+\infty)\) 上有定义）

拉氏变换实际上是将时域上的函数转化到复频域，有一些特殊的性质，例如：

时域位移相当于复频域乘以 \(e^{-sT}\)。

\[\mathcal{L}(f(t-T)) = e^{-sT}F(s) + \int_{-T}^{0}f(p)e^{-sp}\mathrm{d}p\]

证明：

\[\begin{aligned}\int_{0}^{+\infty}f(t-T)e^{-st}\mathrm{d}t &\overset{p = t-T}{=} \int_{-T}^{+\infty}f(p)e^{-s(p+T)}\mathrm{d}p\\ &=e^{-sT}\int_{-T}^{+\infty}f(p)e^{-sp}\mathrm{d}p\\ &= e^{-sT}F(s) + \int_{-T}^{0}f(p)e^{-sp}\mathrm{d}p \end{aligned}\]

只要 \(f(t)\) 在 \(t < 0\) 的部分均等于 0，那么上式就可以简化为

\[\mathcal{L}(f(t-T)) = e^{-sT} F(s)\]

复频域上乘以 s 相当于时域求微分。

\[\begin{aligned} sF(s) - f(0) &= \mathcal{L}(\frac{\mathrm{d}f(t)}{\mathrm{d}t})\\ s^2F(s) - sf(0)-f'(0) &= \mathcal{L}(\frac{\mathrm{d}^2f(t)}{\mathrm{d}t^2})\\ \end{aligned}\]

证明：

\[\begin{aligned} \mathcal{L}(\frac{\mathrm{d}f(t)}{\mathrm{d}t}) &= \int_0^{+\infty}\frac{\mathrm{d}f(t)}{\mathrm{d}t}e^{-st}\mathrm{d}t\\ &= \int_0^{+\infty}e^{-st}\mathrm{d}f(t)\\ &= e^{-st}f(t)|_{0}^{+\infty} - \int_0^{+\infty}f(t)\mathrm{d}e^{-st}\\ &= 0\cdot f(t)-1\cdot f(0) +s\int_0^{+\infty}f(t)e^{-st}\mathrm{d}t\\ &= -f(0) + sF(s)\\ \mathcal{L}(\frac{\mathrm{d}^2f(t)}{\mathrm{d}t^2}) &= \int_0^{+\infty}\frac{\mathrm{d}^2f(t)}{\mathrm{d}t^2}e^{-st}\mathrm{d}t\\ &= \int_0^{+\infty}e^{-st}\mathrm{d}(\frac{\mathrm{d}f(t)}{\mathrm{d}t})\\ &= e^{-st}\frac{\mathrm{d}f(t)}{\mathrm{d}t}|_{0}^{+\infty} - \int_0^{+\infty}\frac{\mathrm{d}f(t)}{\mathrm{d}t}\mathrm{d}e^{-st}\\ &= -f'(0) +s\int_0^{+\infty}\frac{\mathrm{d}f(t)}{\mathrm{d}t}e^{-st}\mathrm{d}t\\ &= -f'(0) + s(-f(0) + sF(s))\\ &= -f'(0) -sf(0) + s^2F(s) \end{aligned}\]

其中，\(F(s) = \mathcal{L}(f(t))\)。在以上推导过程中，我们假定了 \(f(0_+) = f(0_-)\)。如果 \(f(t)\) 的性质特别好，满足 \(t = 0\) 时，\(f(t)\) 的任意阶导数值均为 0，那么上式可以进一步简化为

\[\mathcal{L}(\frac{\mathrm{d}^n f(t)}{\mathrm{d}^t}) = s^{n}F(s)\]

拉氏变换可以用来分析微分方程，大大简化我们的分析难度。

比如，对于 1.1 节中的系统，我们输入 \(r(t) = 1\)，求输出 \(y(t)\)？直接解微分方程不太容易，但是用拉氏变换分析就会简单不少：

首先，我们在零初始条件下，将系统的微分方程等式两边做拉氏变换，得到

\[\begin{aligned} s^nY(s) + a_{n-1}s^{n-1}Y(s) + ...+a_1sY(s)+a_0Y(s) &= b_ms^{m}R(s) + b_{m-1}s^{m-1}R(s)+...+b_1sR(s)+b_0R(s)\\ \frac{Y(s)}{R(s)} &= \frac{b_ms^m + b_{m-1}s^{m-1} + ... + b_0}{s^n + a_{n-1}s^{n-1} + ... + a_1s + a_0} \end{aligned}\]

上面这个比值形式就是系统的传递函数。我们考虑一个简单一点的情况：

\[\frac{Y(s)}{R(s)} = \frac{1}{s + 1}\]

因此，我们有

\[Y(s) = R(s)\frac{1}{s+1} = \frac{1}{s}\frac{1}{s+1} = \frac{1}{s} - \frac{1}{s+1}\]

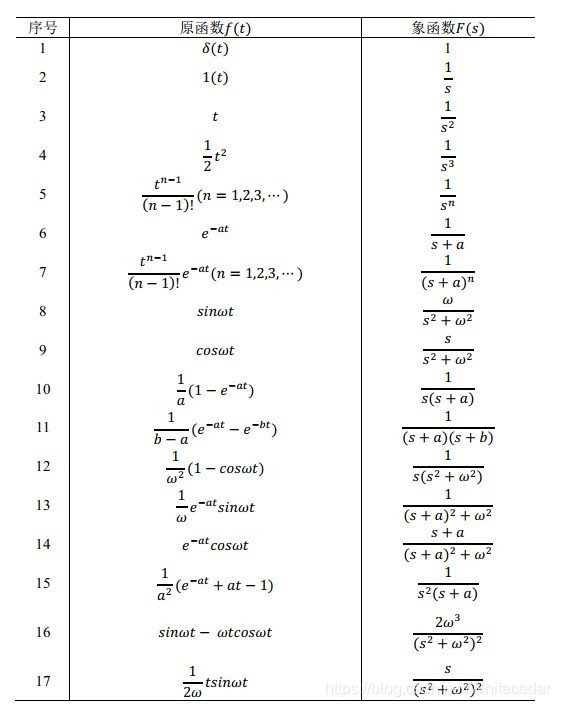

对上式做拉氏反变换，即可得到 \(y(t) = 1 - e^{-t}\)。（注：\(\mathcal{L}(1) = \frac{1}{s}\) 很容易证明；拉氏反变换一般是直接查表）

1.3 频率响应

1.3.1 复变函数相关知识

复变函数中最重要的一个式子是欧拉公式 \(e^{j\theta}=\cos\theta+j\sin\theta\)，其中 \(\cos\theta\) 是复数的实部，\(j\sin\theta\) 是复数的虚部。根据欧拉公式，我们可以很简单地推导出，\(j = e^{j\frac{\pi}{2}}\)。

事实上，在复变函数的理论中，所有的复数 \(\mathbf{A}\) 都可以由 \(Ae^{j\theta}\) 的形式表示。\(\mathbf{A}\) 可以理解为一个复平面上的矢量，从原点指向 \((A\cos\phi,A\sin\phi)\) 的位置。通常，我们用幅度 \(A\) 和相位角 \(\phi\) 来描述这个矢量。定义一个求幅度的运算：\(|\mathbf{A}| = |Ae^{j\theta}| = A\)。

任意一个复数乘以 \(Ae^{j\theta}\)，表示将该复数对应的复平面矢量的幅度乘以 \(A\)，角度转 \(\theta\)。相反地，除以 \(Ae^{j\theta}\)，就是幅度除以 \(A\)，角度反转 \(\theta\)。

根据上述知识，我们可以得到：

\[|\frac{Ae^{j\theta}}{Be^{j\phi}}| = |\frac{A}{B}e^{j(\theta-\phi)}| = |\frac{A}{B}| = \frac{|Ae^{j\theta}|}{|Be^{j\phi}|}\]

1.3.2 频率响应函数

根据傅里叶变换的思想，现实世界中的信号可以由一组不同频率、幅度的周期信号线性组合而成。因此，研究周期输入信号对应的输出形式是有意义的。

我们设输入信号：

\[u(t) = Acos(\omega t + \phi) = A \cdot \mathbf{Re}(e^{j(\omega t +\phi)}) = \mathbf{Re}(\mathbf{A}e^{j\omega t})\]

其中 \(\mathbf{Re}(\cdot)\) 表示取实部，\(\mathbf{A} = Ae^{j\phi}\)。

很容易可以知道，输入信号的导数是：

\[\begin{aligned} \frac{\mathrm{d}u(t)}{\mathrm{d}t} &= \mathbf{Re}(\mathbf{A}(j\omega)e^{j\omega t})\\ &= \mathbf{Re}(A\omega e^{j(\phi+\frac{\pi}{2})}e^{j\omega t})\\ &= \mathbf{Re}(\mathbf{B}e^{j\omega t}) \end{aligned}\]

其中，\(\mathbf{B} = \mathbf{A}\cdot(j\omega) = A\omega e^{j(\phi+\frac{\pi}{2})}\)。我们可以发现，对输入信号不管怎么求导，\(e^{j\omega t}\) 这个部分是不变的。

接下来，我们把输入信号输入到 1.1 节的系统里，得到

\[ D^ny + a_{n-1}D^{n-1}y + a_{n-2}D^{n-2}y + ... + a_{1}Dy + a_0y = \mathbf{Re}(\mathbf{A}b_m(j\omega)^me^{j\omega t}) + \mathbf{Re}(\mathbf{A}b_{m-1}(j\omega)^{m-1}e^{j\omega t}) + ... + \mathbf{Re}(\mathbf{A}b_1(j\omega)e^{j\omega t}) + \mathbf{Re}(\mathbf{A}b_0e^{j\omega t}) \]

用瞪眼法可以知道，这个输入对应的稳态输出一定具有如下形式

\[y(t) = \mathbf{Re}(\mathbf{C}e^{j\omega t})\]

也就是说，输入一个周期信号，稳态输出也一定是一个同频率的周期信号，只有幅度和相位发生改变。

将这个输出信号同样代入 1.1 的系统，我们得到

\[\begin{aligned} \mathbf{Re}(\mathbf{C}(j\omega)^ne^{j\omega t}) + \mathbf{Re}(\mathbf{C}a_{n-1}(j\omega)^{n-1}e^{j\omega t}) + ... + \mathbf{Re}(\mathbf{C}a_1(j\omega)e^{j\omega t}) + \mathbf{Re}(\mathbf{C}a_0e^{j\omega t}) =& \mathbf{Re}(\mathbf{A}b_m(j\omega)^me^{j\omega t}) + \mathbf{Re}(\mathbf{A}b_{m-1}(j\omega)^{m-1}e^{j\omega t}) + ... \\&+ \mathbf{Re}(\mathbf{A}b_1(j\omega)e^{j\omega t}) + \mathbf{Re}(\mathbf{A}b_0e^{j\omega t})\\ \mathbf{C}e^{j\omega t}[(j\omega)^n + a_{n-1}(j\omega)^{n-1} + ... + a_1(j\omega) + a_0] =& \mathbf{A}e^{j\omega t}[b_m(j\omega)^m + b_{m-1}(j\omega)^{m-1}+...+b_1(j\omega)+b_0]\\ \frac{\mathbf{C}e^{j\omega t}}{\mathbf{A}e^{j\omega t}} =& \frac{b_m(j\omega)^m + b_{m-1}(j\omega)^{m-1}+...+b_1(j\omega)+b_0}{(j\omega)^n + a_{n-1}(j\omega)^{n-1} + ... + a_1(j\omega) + a_0} \end{aligned}\]

这就是频率响应函数，描述了系统对于某一特定频率的周期性输入信号的响应。

不难发现，频率响应函数的形式和 \(s\) 域传递函数的形式基本一致，只需要把 \(s\) 用 \(j\omega\) 代替即可。这个论断是正确的，严格证明略。

1.3.3 频率响应函数能干嘛呢？

我们把频率响应函数取个幅值，就可以得到

\[g(\omega) = \frac{|\mathbf{C}e^{j\omega t}|}{|\mathbf{A}e^{j\omega t}|} = \frac{|b_m(j\omega)^m + b_{m-1}(j\omega)^{m-1}+...+b_1(j\omega)+b_0|}{|(j\omega)^n + a_{n-1}(j\omega)^{n-1} + ... + a_1(j\omega) + a_0|}\]

这就是幅频响应曲线，根据这个曲线，我们可以知道该系统对于输入信号中不同频率的成分，响应是什么样的，是抑制还是增强。

举个例子：

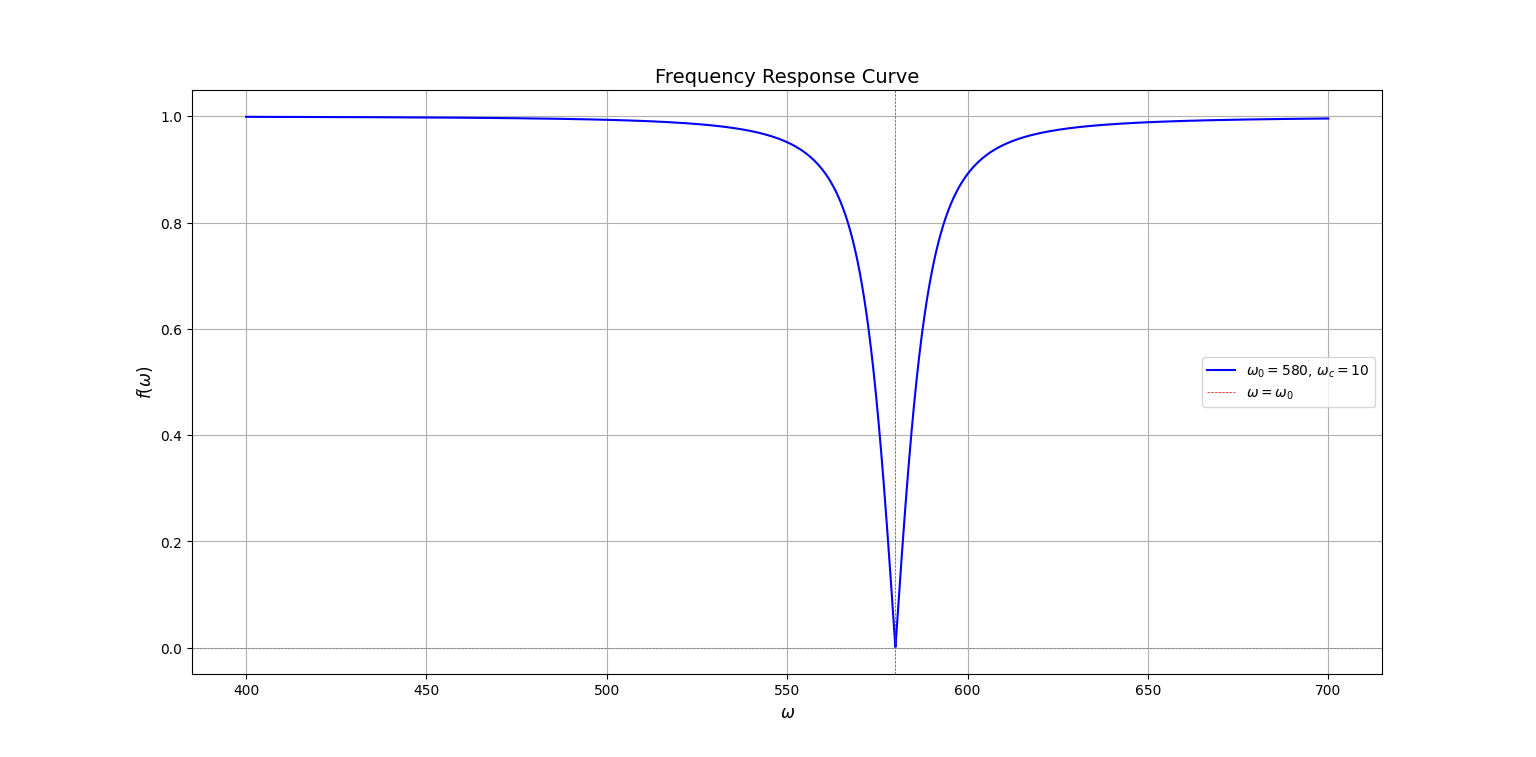

观察上图幅频响应曲线，横轴为角频率，纵轴为幅度，幅度值在绝大部分都为 1，也就是说该系统对绝大部分频率的输入信号，幅度都不做变化；但是在角频率 580 rad/s 附近，幅度值快速降低到 0，说明该系统对 580 rad/s 频率附近的输入信号有极强的抑制作用。

事实上，这个系统就是一个我们理想的陷波器。

1.4 离散系统

以上内容均在讨论连续系统，但在实际的计算机控制过程中，我们面对的都是离散数据、离散系统。因此，我们要讨论离散系统的特性、如何将连续系统转化为离散系统等问题。

1.4.1 冲激采样函数

最基础的连续信号转化为离散信号的方法是采样，即按照某一固定频率采集连续信号的值，作为离散信号。

\(\delta(t)\) 是一种广义函数，可以定义为

\[\delta(t) = \begin{cases}\infty & t=0\\ 0 & t \neq 0\end{cases}\]

并且满足

\[\int_{-\infty}^{+\infty}\delta(t)\mathrm{d}t = 1\]

该函数具有采样特性，即

\[\int_{-\infty}^{+\infty}f(t)\delta(t-t_0)\mathrm{d}t = f(t_0)\]

利用冲激函数的采样特性，我们可以在连续时域中表示出采样结果：

\[f(t)\sum_{n = -\infty}^{+\infty}\delta(t-nT_s) = \sum_{n=-\infty}^{+\infty}f(nT_s)\delta(t-nT_s)\]

其中 \(T_s\) 代表采样时间。以上采样结果产生一个离散化的序列，就是 \(\sum_{n = -\infty}^{+\infty}f[n] = \sum_{n = -\infty}^{+\infty}f(nT_s)\)。

我们算一下冲激函数的拉氏变换结果：

\[\begin{aligned} \mathcal{L}(\delta(t)) &= \int_{0}^{+\infty}\delta(t)e^{-st}\mathrm{d}t = e^0 = 1 \end{aligned}\]

1.4.2 Z 变换

拉氏变换将连续的时域信号转化到复频域信号；而 Z 变换可以将离散的时域信号转化到复频域。

对于一个离散的时域信号 \(x(n)\)，我们定义一个复变量 \(z = re^{j\Omega}\)，并定义 Z 变换

\[X(z) = \sum_{n = -\infty}^{+\infty}x[n]z^{-n}\]

Z 变换与拉氏变换有密切的关系，一言以蔽之，对某一连续信号，进行采样周期为 \(T_s\) 的冲激采样后产生的序列做 Z 变换，相当于对连续信号冲激采样的结果进行拉式变换后做 \(z = e^{sT_s}\) 映射，证明如下：

首先，我们取原连续信号为 \(f(t)\)，其冲激采样产生的序列为 \(\sum_{n = -\infty}^{+\infty}f[n] = \sum_{n=-\infty}^{+\infty}f(nT_s)\)，对其做 Z 变换：

\[F(z) = \sum_{n = -\infty}^{+\infty}f[n]z^{-n} = \sum_{n = -\infty}^{+\infty}f(nT_s)z^{-n}\]

接下来，我们对冲激采样的结果做拉氏变换：

\[\begin{aligned} F(s) &= \mathcal{L}(\sum_{n=-\infty}^{+\infty}f(nT_s)\delta(t-nT_s)) = \sum_{n=-\infty}^{+\infty}f(nT_s)\mathcal{L}(\delta(t-nT_s))\\ &= \sum_{n=-\infty}^{+\infty}f(nT_s)e^{-nsT_s} \end{aligned}\]

不难发现，只要对 \(F(z)\) 做 \(z = e^{sT_s}\) 映射，就能得到 \(F(s)\)。该过程是可逆的，也就是说，对 \(F(s)\) 做 \(s = \ln z / T_s\) 映射，就能得到 \(F(z)\)。

但是，\(s\) 域中的 \(e^{sT_s}\) 和 \(z\) 域中的 \(\ln z\) 都是非常难处理的，并且，\(z = e^{sT_s}\) 映射有 频谱混叠 的风险，因为不同 \(s\) 可能映射到同一个 \(z\). 举个例子，\(s = a+j\frac{2k\pi}{T_s},k = 0, 1,2...\)，它们都映射到 \(e^{aT_s}\)

1.4.3 双线性变换

为了简化变换后的形式，并且规避频谱混叠的风险，前人提出了 双线性变换 的方法，原理其实就是泰勒展开做一阶近似：

\[z = e^{sT_s} = \frac{e^{sT_s/2}}{e^{-sT_s/2}} \approx \frac{1+sT_s/2}{1-sT_s/2}\]

根据上式，可以推出 \(z\to s\) 的双线性变换公式：

\[s = \frac{2}{T_s}\frac{1-z^{-1}}{1+z^{-1}}\]

双线性变换会带来一个新的问题，就是频率的畸变。

假定模拟频率用 \(\omega\) 表示，数字频率用 \(\Omega\) 表示，根据 \(s = j\omega\) 和 \(z = e^{sT_s}\) ，可知 \(z\) 与频率 \(\omega\) 的关系 \(z = e^{j\omega T_s}\)。从而得到双线性变换后的频率畸变公式：

\[\begin{aligned} e^{j\Omega T_s} &= \frac{1+j\omega T_s/2}{1-j\omega T_s/2} = \frac{1-\omega^2T_s^2/4 + j\omega T_s}{1+\omega^2T_s^2/4}\\ \cos{\Omega T_s} &= \frac{1-\omega^2T_s^2/4}{1+\omega^2T_s^2/4}\\ \sin{\Omega T_s} &= \frac{\omega T_s}{1+\omega^2T_s^2/4}\\ \tan{\Omega T_s} &= \frac{\omega T_s}{1- \omega^2T_s^2/4}\\ \Omega &=\frac{1}{T_s}\arctan(\frac{\omega T_s}{1-\omega^2T_s^2/4}) \\ \text{方法二：} j\omega &= \frac{2}{T_s}\frac{1-e^{-j\Omega T_s}}{1+e^{-j\Omega T_s}}\\ &= \frac{2}{T_s}\frac{e^{j\Omega T_s/2} - e^{-j\Omega T_s/2}}{e^{j\Omega T_s/2} + e^{-j\Omega T_s/2}}\\ &= \frac{2}{T_s}\frac{j2\sin(\Omega T_s/2)}{2\cos(\Omega T_s/2)}\\ &= j\frac{2}{T_s}\tan(\frac{\Omega T_s}{2})\\ \Omega &= \frac{2}{T_s}\arctan(\frac{\omega T_s}{2}) \end{aligned}\]

可以证明两种结果是等价的。

2 陷波器

从最开始的微分方程，到 \(s\) 域、\(z\) 域的变换，你已经历许多。现在，让我们开始本文的正题——“陷波器”。

陷波器，又称为带阻滤波器，用于抑制输入信号中特定频率成分，同时最好对其它频率成分影响尽可能小。

感谢互联网，我们发现一种可行的陷波器形式是：

\[G(s) = \frac{s^2+\omega_0^2}{s^2 + 2\omega_cs + \omega_0^2}\]

其中 \(\omega_0\) 是陷波器的中心频率，\(\omega_c\) 是陷波部分的带宽。

我们可以推导一下该陷波器的频域增益：

\[\begin{aligned} G(j\omega) &= \frac{(j\omega)^2 + \omega_0^2}{(j\omega)^2+2\omega_cj\omega+\omega_0^2}\\ \frac{|Y(\omega)|}{|U(\omega)|} &= \frac{|(j\omega)^2 + \omega_0^2|}{|(j\omega)^2+2\omega_cj\omega+\omega_0^2|}\\ &= \frac{|\omega_0^2-\omega^2|}{\sqrt{(\omega_0^2-\omega^2)^2+4\omega_c^2\omega^2}} \end{aligned}\]

用 Python 画个图展示一下：

import numpy as np
import matplotlib.pyplot as plt

def f(omega, omega0, omega_c):
    numerator = np.abs(omega0**2 - omega**2)
    denominator = np.sqrt((omega0**2 - omega**2)**2 + 4 * omega_c**2 * omega**2)
    return numerator / denominator

omega0 = 580  # 中心频率设为580
omega_c = 10  # 频率带宽设为10

omega = np.linspace(400, 700, 10000)  # 生成400到700的频率范围
y = f(omega, omega0, omega_c)

plt.figure(figsize=(10, 6))
plt.plot(omega, y, color='b', label=f'$ω_0={omega0}$, $ω_c={omega_c}$')
plt.axhline(0, color='gray', linestyle='--', linewidth=0.5)
plt.axvline(omega0, color='r', linestyle='--', linewidth=0.5, label='$ω=ω_0$')
plt.xlabel('$ω$', fontsize=12)
plt.ylabel('$f(ω)$', fontsize=12)
plt.title('Frequency Response Curve', fontsize=14)
plt.legend()
plt.grid(True)
plt.show()

3 陷波器离散计算公式

3.1 Z 变换离散化计算方法

对 \(G(s)\) 做双线性变换，得到

\[\begin{aligned} G(z) &= \frac{4(1+z^{-2}-2z^{-1})+\omega_0^2T_s^2(1+z^{-2}+2z^{-1})}{4(1+z^{-2}-2z^{-1})+4\omega_cT_s(1-z^{-2})+\omega_0^2T_s^2(1+z^{-2}+2z^{-1})}\\ &= \frac{(4+\omega_0^2T_s^2)z^{-2} + (2\omega_0^2T_s^2-8)z^{-1} + 4 + \omega_0^2T_s^2}{(4-4\omega_cT_s+\omega_0^2T_s^2)z^{-2}+(2\omega_0^2T_s^2-8)z^{-1}+4+4\omega_cT_s+\omega_0^2T_s^2}\\ &= \frac{Y(z)}{U(z)} \end{aligned}\]

Info

只要把分母最高项系数化为 1，上式就是一个 IIR 滤波器的形式。

IIR滤波器

\[H(z) = \frac{\sum_{j=0}^{m}b_jz^{-j}}{1 + \sum_{i=0}^{n}a_iz^{-i}}\]

IIR 滤波器有发散的风险，需要保证极点（分母多项式 = 0时的 z）都在复平面的单位圆内部。更多内容参见 IIR 与 FIR 滤波器。

对角相乘，再对等式两边做 Z 逆变换，即可得到：

\[\begin{aligned} &(4-4\omega_cT_s+\omega_0^2T_s^2)y(n-2) + (2\omega_0^2T_s^2-8)y(n-1)+(4+4\omega_cT_s+\omega_0^2T_s^2)y(n)\\ = &(4+\omega_0^2T_s^2)u(n-2)+(2\omega_0^2T_s^2-8)u(n-1)+(4+\omega_0^2T_s^2)u(n)\\ y(n) =&\frac{1}{4+4\omega_cT_s+\omega_0^2T_s^2}[(4+\omega_0^2T_s^2)u(n-2)+(2\omega_0^2T_s^2-8)u(n-1)+(4+\omega_0^2T_s^2)u(n)+(8-2\omega_0^2T_s^2)y(n-1)-(4-4\omega_cT_s+\omega_0^2T_s^2)y(n-2)] \end{aligned}\]

我们要注意，最后递推式中的 \(\omega_c\) 和 \(\omega_0\) 都是数字频率，与期望陷波器中的模拟频率不同。设计陷波器时，先设计模拟频率，然后利用双线性变换的频率畸变公式，推导出数字频率，代入上式得到数字陷波器。

写个Python代码观察一下滤波效果：

# 陷波器效果：
import numpy as np
import matplotlib.pyplot as plt

# 陷波器参数
Omega0 = 100  # 中心频率 Hz
Omega_c = 50  # 频带宽度 Hz
Ts = 0.001  # 采样周期 s

omega0 = 2/Ts * np.arctan(Omega0*2*np.pi*Ts/2)
omega_c = 2/Ts * np.arctan(Omega_c*2*np.pi*Ts/2)

duration = 1  # 信号持续时间
time = np.arange(0, duration, Ts)

# 创建复合输入信号 - 包含多个频率和幅度
frequencies = [1, 100, 500]  # 不同频率
amplitudes = [5, 1, 0.5]  # 对应的幅度
input_signal = np.zeros_like(time)

for i in range(len(frequencies)):
    input_signal += amplitudes[i] * np.sin(2 * np.pi * frequencies[i] * time)

# 初始化输出信号
output_signal = np.zeros_like(input_signal)

# 差分方程的前两项初始化
u_prev1 = 0
u_prev2 = 0
y_prev1 = 0
y_prev2 = 0

# 计算输出信号
for k in range(2, len(time)):
    output_signal[k] = ((4+omega0**2 * Ts**2)*u_prev2 + (2*omega0**2 * Ts**2 - 8)*u_prev1 \
                        + (4 + omega0**2 * Ts**2)*input_signal[k] + (8-2*omega0**2 * Ts**2)*y_prev1 \
                          - (4-4*omega_c*Ts + omega0**2 * Ts**2)*y_prev2) \
                          / (4 + 4 * omega_c * Ts + omega0**2 * Ts**2)
    # 更新历史值
    u_prev2 = u_prev1
    u_prev1 = input_signal[k]
    y_prev2 = y_prev1
    y_prev1 = output_signal[k]

# 绘制结果
plt.figure(figsize=(10, 6))
plt.plot(time, input_signal, label="Input Signal")
plt.plot(time, output_signal, label="Output Signal (After Notch Filter)", linestyle='--',color='r')
plt.title("Wave Notch Filter Effect with Multiple Frequencies")
plt.xlabel("Time (s)")
plt.ylabel("Amplitude")
plt.legend()
plt.grid(True)
plt.show()

输入信号是一个 1Hz 幅度 5，100Hz 幅度 1，500Hz 幅度 0.5 的组合信号，陷波器滤掉 100Hz 的成分，效果不错。

需要注意的是，我们用复频域的传递函数分析幅频响应时，该陷波器能将中心频率 \(\omega_0\) 的信号完全滤除；但是实验结果不然，需要将 \(\omega_c\) 设得相对较大才能得到一个不错的滤波效果，这是因为双线性变换是一个近似变换。

3.2 一种错误的计算方法：

首先，将陷波器转化为时域形式，即：

\[\begin{aligned} \frac{Y(s)}{U(s)}&= \frac{s^2+\omega_0^2}{s^2+2\omega_cs+\omega_0^2}\\ s^2Y+2\omega_csY+\omega_0^2Y &= s^2U + \omega_0^2U\\ \mathcal{L}^{-1}(s^2Y+2\omega_csY+\omega_0^2Y) &= \mathcal{L}^{-1}(s^2U + \omega_0^2U)\\ \frac{\mathrm{d}^2y(t)}{\mathrm{d}t} + 2\omega_c\frac{\mathrm{d}y(t)}{\mathrm{d}t} + \omega_0^2y(t) &= \frac{\mathrm{d}^2u(t)}{\mathrm{d}t} + \omega_0^2u(t) \end{aligned}\]

然后我们用后向差分将其离散化，后向差分的式子是：

\[f'(t) \approx \frac{f(t)-f(t-T_s)}{T_s},f''(t)\approx \frac{f'(t)-f'(t-T_s)}{T_s} \approx \frac{f(t)-2f(t-T_s)+f(t-2T_s)}{T_s^2}\]

因此有：

\[\begin{aligned} \frac{y_k - 2y_{k-1} + y_{k-2}}{T_s^2} + 2\omega_c\frac{y_{k} - y_{k-1}}{T_s} + \omega_0^2y_{k} &= \frac{u_{k}-2u_{k-1}+u_{k-2}}{T_s^2} + \omega_0^2u_{k}\\ y_k(1+2\omega_cT_s+\omega_0^2T_s^2)-2y_{k-1}(1+\omega_cT_s) + y_{k-2} &= u_k(1+\omega_0^2T_s^2)-2u_{k-1}+u_{k-2}\\ y_k &= \frac{u_k(1+\omega_0^2T_s^2)-2u_{k-1}+u_{k-2} + 2y_{k-1}(1+\omega_cT_s) - y_{k-2}}{1+2\omega_cT_s+\omega_0^2T_s^2} \end{aligned}\]

根据上述公式，我们就可以写代码实现一个陷波器了。

这种计算方法的错误之处在于，将陷波器转化为时域形式时，忽略了 \(sF(s) - f(0) = \mathcal{L}(\frac{\mathrm{d}f(t)}{\mathrm{d}t}),s^2F(s) - sf(0)-f'(0) = \mathcal{L}(\frac{\mathrm{d}^2f(t)}{\mathrm{d}t^2})\) 中的 \(f(0)\)、\(f'(0)\) 项。

4 后记

4.1 陷波器的另一面——带通

陷波器的幅频响应函数，取个反往上平移一下就是一个带通滤波器。

4.2 MATLAB 滤波器设计工具

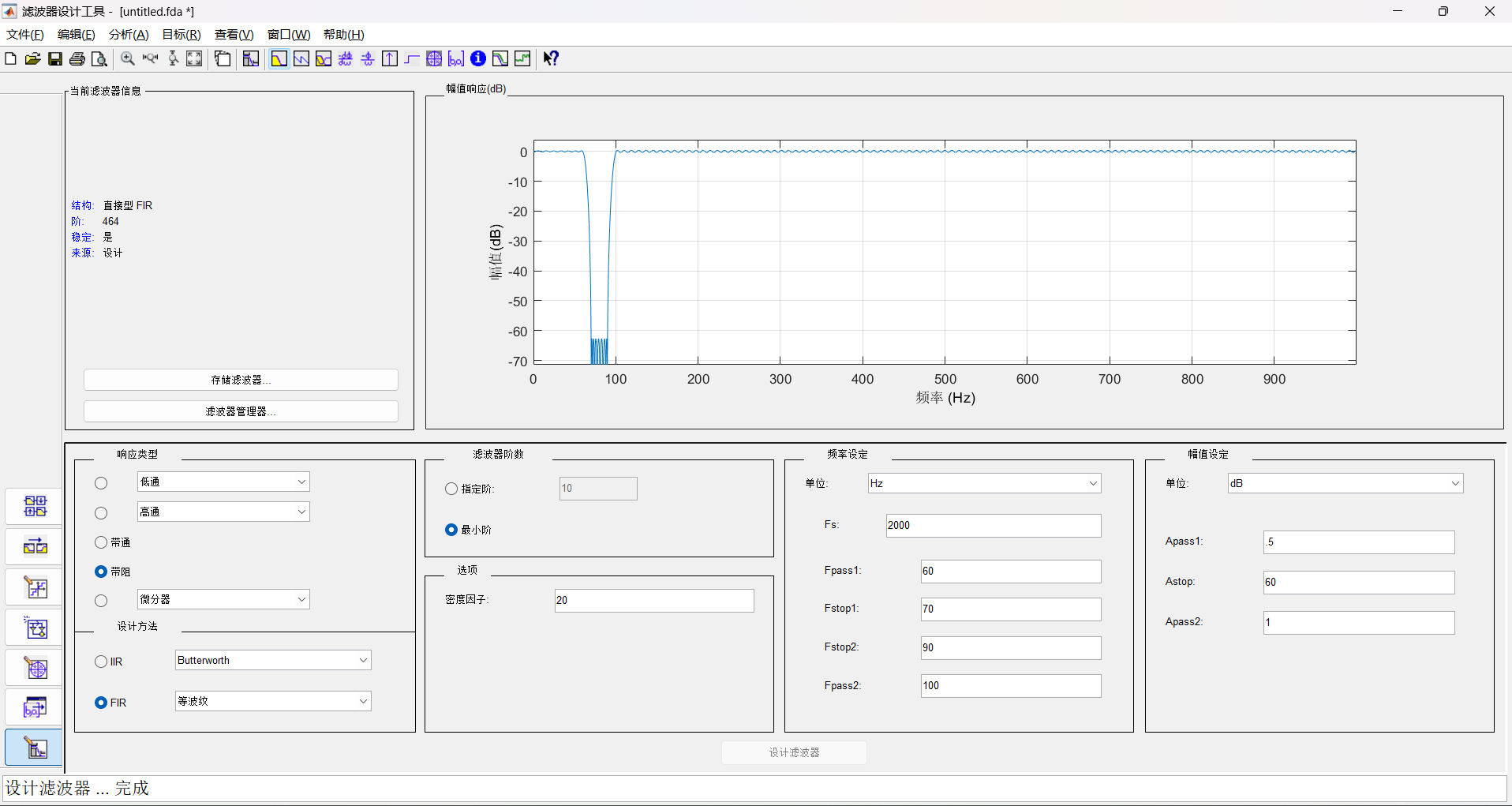

MATLAB提供了非常强大的滤波器设计工具，可以支持设计多种不同滤波器的设计，并且可以通过导出 C 头文件的方式导出参数，可以配合组件库中的IIR、FIR数字滤波器使用。

滤波器设计需要懂得取舍，滤波器性能强大的代价是需要更多的计算资源。
